日韩性爱AV免费|亚洲四虎黄色电影|亚洲无码 中出激情|欧美日韩亚洲另类小说|一区A区中文字幕|亚洲蜜桃视频91

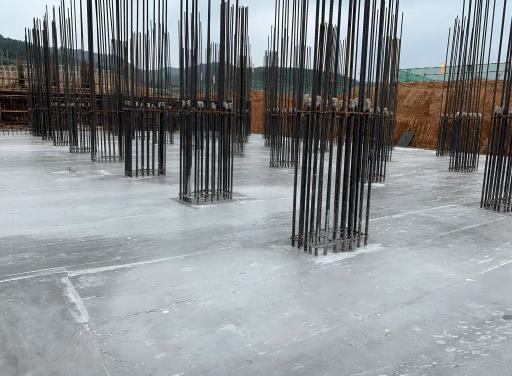

為什么大體積混凝土要降溫？需要降溫主要是為了避免因水泥水化熱引起的內(nèi)部溫度過高和內(nèi)外溫差過大，這可能導(dǎo)致混凝土產(chǎn)生溫度應(yīng)力和裂縫。

大體積混凝土降溫具體原因如下：

1.水泥水化熱：混凝土中水泥水化過程中釋放大量熱量，導(dǎo)致內(nèi)部溫度上升，若不控制，內(nèi)外溫差可能超過允許范圍，引起表面拉應(yīng)力。

2.溫度應(yīng)力：內(nèi)部溫度高而表面散熱快，形成溫度梯度，內(nèi)部膨脹而表面收縮，這種不均勻的熱脹冷縮會(huì)產(chǎn)生拉應(yīng)力，當(dāng)超過混凝土的抗拉強(qiáng)度時(shí)，就會(huì)形成裂縫。

3.防止裂縫：緩慢降溫可以減少溫度應(yīng)力，避免或減少裂縫的產(chǎn)生，確?；炷两Y(jié)構(gòu)的完整性和耐久性。

4.控制溫差：保持混凝土內(nèi)部與表面、表面與環(huán)境之間的溫差在安全范圍內(nèi)（一般不超過25℃），以減少溫度應(yīng)變，保護(hù)混凝土結(jié)構(gòu)。

因此，通過有效降溫措施，如使用低溫混凝土、控制水泥用量、采用冷卻系統(tǒng)、保溫覆蓋等，可以控制混凝土的溫升和溫降速率，從而防止溫度裂縫，保證大體積混凝土的質(zhì)量和穩(wěn)定性。

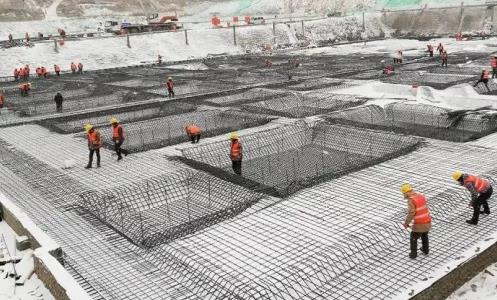

大體積混凝土的降溫措施，主要包括以下幾點(diǎn)：

1.原材料控制：選擇低熱水泥，如礦渣水泥，并摻入粉煤灰以減少水泥用量和水化熱。使用冷卻的骨料和水，降低混凝土拌合物的初始溫度。

2.高效減水劑：使用高效減水劑減少水泥用量，同時(shí)保持混凝土的流動(dòng)性和強(qiáng)度。

3.混凝土配合比設(shè)計(jì)：優(yōu)化配合比，控制水灰比在0.4以內(nèi)，增加粗骨料比例，減少熱膨脹。

4.入模溫度控制：通過冷卻原材料，如用水噴淋運(yùn)輸車，確?；炷寥肽r(shí)溫度不超過環(huán)境溫度太多。

5.內(nèi)部冷卻：在混凝土內(nèi)部預(yù)埋冷卻水管，循環(huán)冷水帶走熱量。

6.緩慢澆筑：分層澆筑并控制澆筑速度，以減少熱量集中。

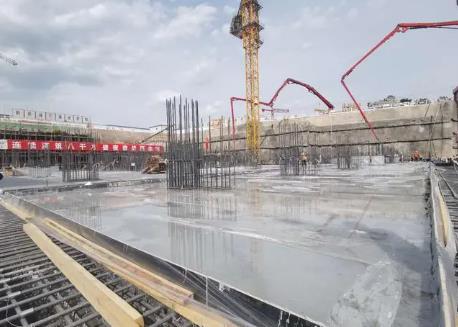

7.保溫養(yǎng)護(hù)：使用塑料薄膜加覆蓋物（如棉氈）保溫，防止表面快速失溫，控制內(nèi)外溫差不超過25℃。

8.溫控監(jiān)測(cè)：使用溫度計(jì)監(jiān)測(cè)混凝土內(nèi)部和表面溫度，及時(shí)調(diào)整養(yǎng)護(hù)措施。

9.養(yǎng)護(hù)管理：延長(zhǎng)養(yǎng)護(hù)時(shí)間，確?；炷羶?nèi)部溫度逐漸與外部平衡，一般養(yǎng)護(hù)期至少14天，根據(jù)厚度可能更長(zhǎng)。

通過這些綜合措施，可以有效控制大體積混凝土的溫度，減少因溫差引起的裂縫。
